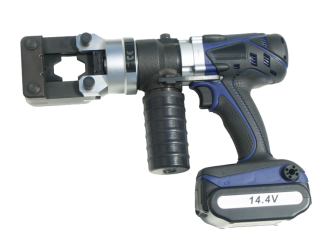

AHP 130

Artikelnummer: 101225

max. Kabelquerschnitt:300 mm²
max. Presskraft:63 kN
Gewicht:4,2 kg
Maße (LxHxB):320x245x75 mm
Akku:14,4V / 3,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B 600

Artikelnummer: 108313

max. Kabelquerschnitt:240 mm²
max. Presskraft:68 kN
Gewicht:5,1 kg
Maße (LxHxB):347x344x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B 500

Artikelnummer: 105247

max. Kabelquerschnitt:240 mm²
max. Presskraft:63 kN
Gewicht:4,2 kg
Maße (LxHxB):300x343x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B 1350L-C

Artikelnummer: 108170

max. Kabelquerschnitt:400 mm²
max. Presskraft:132 kN
Öffnungsweite:42 mm
Gewicht:8,2 kg
Maße (LxHxB):395x372x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B 1350-UC

Artikelnummer: 108433

max. Kabelquerschnitt:400 mm²
max. Presskraft:132 kN
Öffnungsweite:42 mm
Gewicht:5,9 kg
Maße (LxHxB):351x369x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

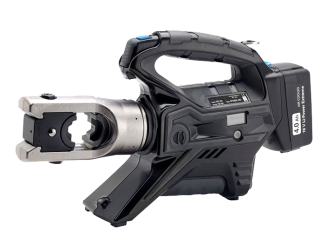

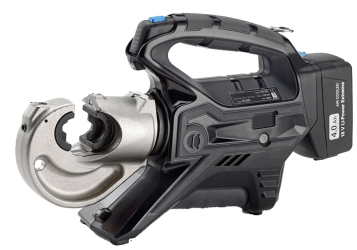

B 1300-UC

Artikelnummer: 108663

max. Kabelquerschnitt:400 mm²
max. Presskraft:132 kN
Öffnungsweite:42 mm
Gewicht:6,5 kg
Maße (LxHxB):423x239x102,5 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B 1300L-C

Artikelnummer: 108305

max. Kabelquerschnitt:400 mm²
max. Presskraft:132 kN
Öffnungsweite:42 mm
Gewicht:8,0 kg
471x239x102,5 mm423x239x102,5 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,7kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B35M-TC025

Artikelnummer: 108328

max. Kabelquerschnitt:26mm (Cu, Al, Aldrey-,Stahlseile)
max. Hydraulikdruck:450 bar
Gewicht:3,4 kg, inkl. Akku
Maße (LxHxB):436x140x81 mm
Akku:18V / 2,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B-TC250BS

Artikelnummer: 108671

max. Kabelquerschnitt:26mm (Cu, Al, Aldrey-,Stahlseile)
max. Hydraulikdruck:450 bar
Gewicht:3,4 kg, inkl. Akku
Maße (LxHxB):436x140x81 mm
Akku:18V / 2,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

AHS 50

Artikelnummer: 101310

max. Kabelquerschnitt:50 mm (Cu: 4x95/Al:4x185mm²)
max. Schneidekraft:25 kN
Gewicht:2,7 kg, inkl. Akku
Maße (LxHxB):375x105x115 mm
Akku:14,4V / 3,3 Ah (Li-Ion), 0,56 kg
Verpackung:Metallkoffer
Datenblatt:Prospekt

B-TC500

Artikelnummer: 108291

max. Kabelquerschnitt:50 mm (z.B. 4x150mm² NYY-O)
max. Schneidekraft:50 kN (Doppelkolbenhydraulik)
Gewicht:5,8 kg
Maße (LxHxB):405x398x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,5 kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

B-TC 650

Artikelnummer: 108275

max. Kabelquerschnitt:65 mm
max. Schneidekraft:60 kN (Doppelkolbenhydraulik)
Gewicht:6,4 kg
Maße (LxHxB):429x415x83 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,5 kg
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

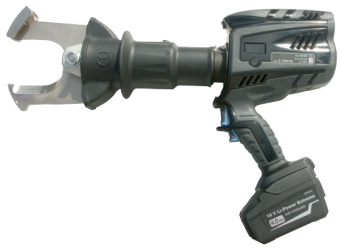

B-TC650-SC

Artikelnummer: 108276

max. Kabelquerschnitt:65 mm
max. Schneidekraft:60 kN (Doppelkolbenhydraulik)
Gewicht:7,7 kg
Maße (LxHxB):503x464x105 mm
Akku:18V / 4,0 Ah (Li-Ion), 0,5 kg
Verpackung:Metallkoffer
Datenblatt:Prospekt

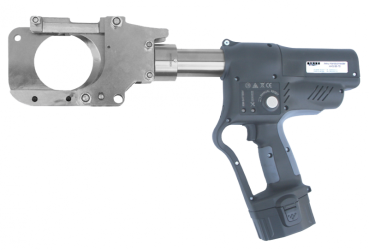

AHS 85-70

Artikelnummer: 106691

max. Kabelquerschnitt:85 mm
max. Schneidekraft:70 kN
Gewicht:7,6 kg
Akku:14,4V / 2,6 Ah (Li-Ion)
Verpackung:Metallkoffer
Datenblatt:Prospekt

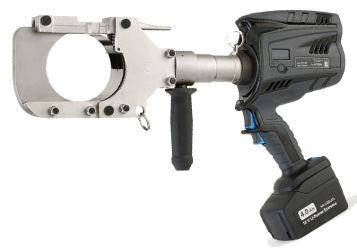

B-TC950

Artikelnummer: 108303

max. Kabelquerschnitt:95 mm
max. Schneidekraft:90 kN (Doppelkolbenhydraulik)
Gewicht:7,1 kg
Maße (LxHxB):503x305x94 mm
Akku:18V / 4,0 Ah (Li-Ion)
Verpackung:Metallkoffer
Datenblatt:Prospekt

AHS 95 - Stab

Artikelnummer: 108617

max. Kabelquerschnitt:95 mm
max. Schneidekraft:120 kN (Doppelkolbenhydraulik)
Gewicht:8,8 kg
Maße (LxHxB):690 x 250 x 120
Akku:14,4V / 3,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

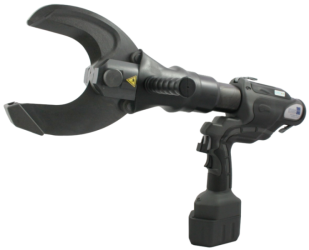

AHS 105

Artikelnummer: 108976

max. Kabelquerschnitt:105 mm
max. Schneidekraft:120 kN (Doppelkolbenhydraulik)
Gewicht:8,2 kg
Maße (LxHxB):615 x 334 x 100
Akku:14,4V / 3,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

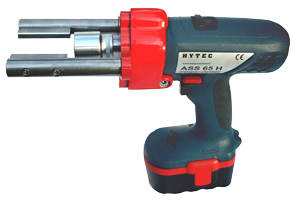

ASS 65

Artikelnummer: 101505

max. Drehmoment:100 Nm
max. Kabelquerschnitt:400 mm²
Leerlaufdrehzahl:0-450 / 0 - 1800 U/min
Gewicht:3,3 kg
Maße (LxHxB):320x280x80 mm
Akku:36V / 4 Ah (Li-Ion)
Verpackung:Aluminiumkoffer
Datenblatt:Prospekt
Anwendung:Praxis

ASS 200 B

Artikelnummer: 108384

max. Drehmoment:250 Nm
max. Kabelquerschnitt:4 -400 mm²
Leerlaufdrehzahl:0-2400 U/min
Schlagzahl:0 - 3400 /min
Werkzeugaufnahme:1/2"
Gewicht:1,9 kg
Maße (LxHxB):160x200x70 mm
Akku:18V / 6,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

ASS 650 B

Artikelnummer: 107323

max. Drehmoment:650 Nm
max. Kabelquerschnitt:4 -500 mm²
Leerlaufdrehzahl:0-1900 U/min
Schlagzahl:0 - 2100 /min
Werkzeugaufnahme:1/2"
Gewicht:3,0 kg
Maße (LxHxB):254x262x70 mm
Akku:18V / 6,0 Ah (Li-Ion)
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

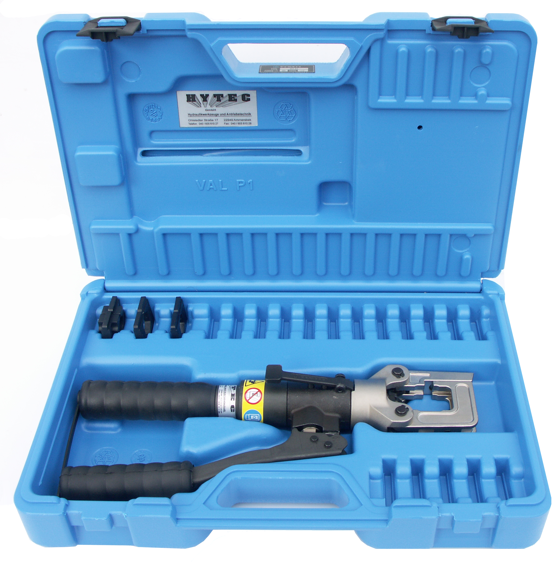

HT 51

Artikelnummer: 105231

max. Betriebsdruck:700 bar
max. Kabelquerschnitt (DIN):240 mm²
Presskraft:50 kN
Gewicht:2,0 kg
Maße (LxB):346x130 mm
Verpackung:Kunststoffkoffer
Datenblatt:n.a.

HT 131-UC

Artikelnummer: 105558

max. Betriebsdruck:700 bar
max. Kabelquerschnitt (DIN):400 mm²
Presskraft:130 kN
Gewicht:4,8 kg
Maße (LxB):488x149 mm
Verpackung:Kunststoffkoffer
Datenblatt:n.a.

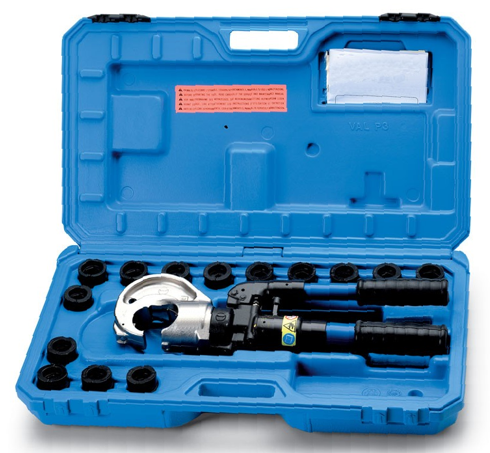

HT 131-C

Artikelnummer: 105285

max. Betriebsdruck:700 bar
max. Kabelquerschnitt (DIN):400 mm²
Öffnungsweite:25 mm
Presskraft:130 kN
Gewicht:5,2 kg
Maße (LxB):473x144 mm
Verpackung:Kunststoffkoffer
Datenblatt:n.a.

HT 131L-C

Artikelnummer: 105376

max. Betriebsdruck:700 bar
max. Kabelquerschnitt (DIN):400 mm²
Öffnungsweite:42 mm
Presskraft:130 kN
Gewicht:6,2 kg
Maße (LxB):520x144 mm
Verpackung:Kunststoffkoffer
Datenblatt:n.a.

RH 50

Artikelnummer: 105234

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:240 mm²
Presskraft: 50 kN
Gewicht:1,6 kg
Maße (LxB):196x75 mm
Verpackung:Segeltuchtasche
Datenblatt:Prospekt

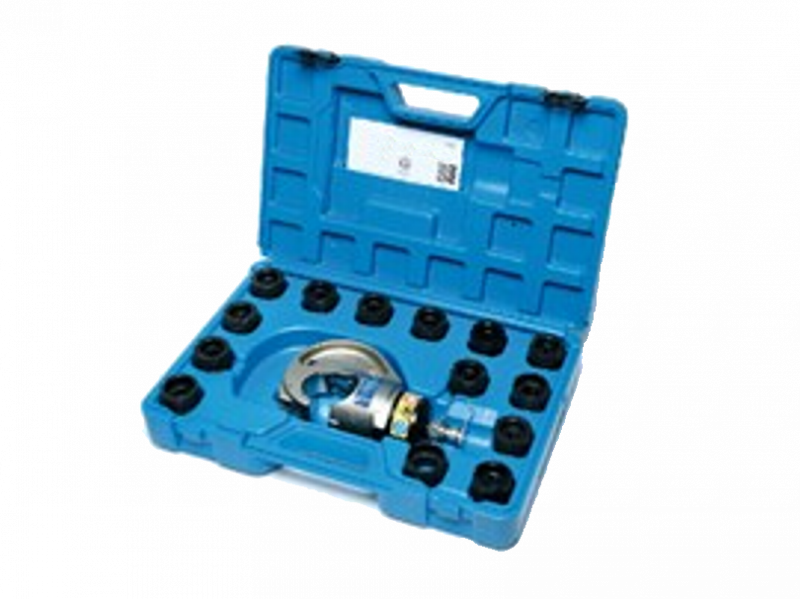

RHU 132

Artikelnummer: 105567

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:300 mm²
Presskraft: 130 kN
Gewicht:3,1 kg
Maße (LxB):216x80 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

RHC 131 LN

Artikelnummer: 103668

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:300 mm²
Öffnungsweite:42 mm
Presskraft: 130 kN
Gewicht:3,9 kg
Maße (LxB):232x140 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

RHU 131

Artikelnummer: 105045

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:300 mm²
Presskraft: 130 kN
Gewicht:3,7 kg
Maße (LxB):245x80 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

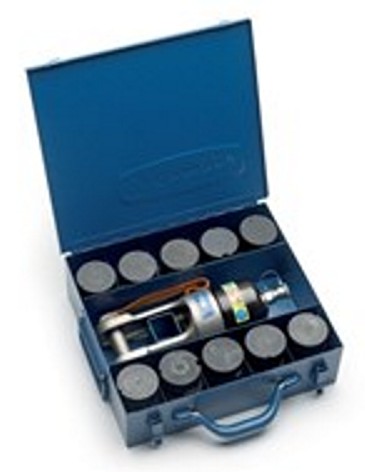

ECW-H3D

Artikelnummer: 105019

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:630 mm²
Presskraft: 230 kN
Gewicht:5,4 kg
Maße (LxB):290x120 mm
Verpackung:Stahlkoffer
Datenblatt:Prospekt

RHU 450

Artikelnummer: 107208

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:1000 mm²
Presskraft: 450 kN
Gewicht:11,5 kg
Maße (LxB):290x140 mm
Verpackung:Stahlkoffer
Datenblatt:Prospekt

RHU 520

Artikelnummer: 105179

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:1000 mm²
Presskraft: 520 kN
Gewicht:18 kg
Maße (LxB):306x200 mm
Verpackung:Stahlkoffer
Datenblatt:Prospekt

MHP 50D

Artikelnummer: 102910

max. Kabelquerschnitt:6 - 50 mm²
Gewicht:1,1 kg
Maße (LxHxB):320x245x75 mm
Verpackung:
Datenblatt:Prospekt

MHP 150D

Artikelnummer: 102903

max. Kabelquerschnitt:25 - 150 mm²
Gewicht:2,9 kg
Maße (LxHxB):650x130 mm
Verpackung:
Datenblatt:Prospekt

MHP 185-1

Artikelnummer: 102904

max. Kabelquerschnitt:6 - 185 mm²
Gewicht:2,9 kg
Maße (LxHxB):580x830 mm
Verpackung:Stahlblechkassette
mit Platz für
Werkzeug und
34 Paar
Presseinsätze
Datenblatt:Prospekt

MHP 185-2

Artikelnummer: 102905

max. Kabelquerschnitt:6 - 185 mm²
Gewicht:3,3 kg
Maße (LxHxB):550x760 mm
Verpackung:
Datenblatt:Prospekt

HF 1

Artikelnummer: 102863

max. Kabelquerschnitt:0,5 - 4 mm²
Gewicht:0,5 kg
Maße (LxHxB):232x73x17 mm
Verpackung:
Datenblatt:Prospekt

CK 100K-65

Artikelnummer: 105072

max. Kabelquerschnitt:0,5 - 4 mm²
Gewicht:0,56 kg
Maße (LxHxB):220x77x22 mm
Verpackung:
Datenblatt:Prospekt

CK 100K-44

Artikelnummer: 105071

max. Kabelquerschnitt:0,5 - 4 mm²
Gewicht:0,56 kg
Maße (LxHxB):220x77x22 mm
Verpackung:
Datenblatt:Prospekt

ST-KZ 5-6-7

Artikelnummer: 105161

max. Kabelquerschnitt:6 - 16 mm²
Gewicht:0,56 kg
Maße (LxHxB):220x77x22 mm
Verpackung:
Datenblatt:Prospekt

HN K7

Artikelnummer: 102866

max. Kabelquerschnitt:6 - 16 mm²
Gewicht:0,5 kg
Maße (LxHxB):232x73x17 mm
Verpackung:
Datenblatt:Prospekt

HN 1

Artikelnummer: 102864

max. Kabelquerschnitt:0,25 - 10 mm²
Gewicht:0,5 kg
Maße (LxHxB):232x73x17 mm
Verpackung:
Datenblatt:Prospekt

HP 3

Artikelnummer: 102872

max. Kabelquerschnitt:0,25 - 10 mm²
Gewicht:0,5 kg
Maße (LxHxB):232x73x17 mm
Verpackung:
Datenblatt:Prospekt

HX 1

Artikelnummer: 107193

max. Kabelquerschnitt:0,25 - 10 mm²
Gewicht:0,5 kg
Maße (LxHxB):232x73x17 mm
Verpackung:
Datenblatt:Prospekt

AE 2, AE 3, AE 4

Artikelnummer: 102858, 102859, 102860

max. Kabelquerschnitt:0,14 - 6 / 2,5 - 10 / 10 - 16 mm²
Gewicht:0,5 kg
Maße (LxHxB):210x80x30 mm
Verpackung:
Datenblatt:Prospekt

ND 1-2-3-4

Artikelnummer: 102879, 102880, 102881, 102882

max. Kabelquerschnitt:0,3 - 1,5 / 1 - 6 / 6 - 16 / 0,5 - 4 mm²
Gewicht:0,47 kg
Maße (LxHxB):190x72x21 mm
Verpackung:
Datenblatt:Prospekt

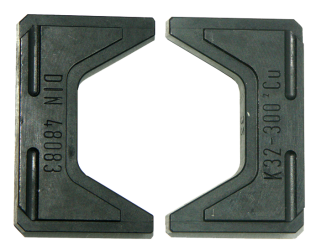

Einsatztabellen für 50 kN-Presswerkzeuge

Artikelnummer: Einsatztabellen

Datenblatt:Prospekt

HT-TC 026

Artikelnummer: 101102

max. Betriebsdruck:600
max. Kabelquerschnitt:24 mm
max. Schneidekraft:50 kN
Gewicht:3,2 kg
Maße (LxB):382x129 mm
Verpackung:Segeltuch
Datenblatt:Prospekt

HT-TC 041

Artikelnummer: 104931

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:40 mm
max. Schneidekraft:100 kN
Gewicht:5,8 kg
Maße (LxB):550x114 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

HT-TC 051

Artikelnummer: 104932

max. Betriebsdruck:600 bar
max. Kabelquerschnitt:50 mm
max. Schneidekraft:50 kN
Gewicht:4,3 kg
Maße (LxB):497x129 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

HT-TC 055

Artikelnummer: 107207

max. Betriebsdruck:880 bar
max. Kabelquerschnitt:55 mm
max. Schneidekraft:100 kN
Gewicht:8,3 kg
Maße (LxB):595x114 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

HT-TC 065

Artikelnummer: 107653

max. Betriebsdruck:725 bar
max. Kabelquerschnitt:65 mm
max. Schneidekraft:80 kN
Gewicht:5,3 kg
Maße (LxB):523x129 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

HT-TC 0851

Artikelnummer: 104934

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:85 mm
max. Schneidekraft:56 kN
Gewicht:6,6 kg
Maße (LxB):652x175 mm
Verpackung:Kunststoffkoffer
Datenblatt:Prospekt

TC 025

Artikelnummer: 105281

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:25 mm
max. Schneidekraft:50 kN
Gewicht:2,0 kg
Maße (LxB):213x85 mm
Verpackung:Segeltuchtasche
Datenblatt:Prospekt

TC 04N

Artikelnummer: 104229

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:40 mm
max. Schneidekraft:100 kN
Gewicht:4,0 kg
Maße (LxB):311x100 mm
Verpackung:Metallkoffer
Datenblatt:Prospekt

TC 050

Artikelnummer: 105647

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:50 mm
max. Schneidekraft:50 kN
Gewicht:3,2 kg
Maße (LxB):325x112 mm
Verpackung:Segeltuchtasche
Datenblatt:Prospekt

TC 085

Artikelnummer: 105175

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:85 mm
max. Schneidekraft:56 kN
Gewicht:4,9 kg
Maße (LxB):409x135 mm
Verpackung:Metallkoffer
Datenblatt:Prospekt

TC 096

Artikelnummer: 105011

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:95 mm
max. Schneidekraft:100 kN
Gewicht:7,9 kg
Maße (LxB):397x249 mm
Verpackung:Metallkoffer
Datenblatt:Prospekt

TC 120

Artikelnummer: 104211

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:120 mm
max. Schneidekraft:110 kN
Gewicht:8,4 kg
Maße (LxB):550x180 mm
Verpackung:Metallkoffer
Datenblatt:Prospekt

SK 140/250 und SK 140/250-2Z

Artikelnummer: 106853 und 105575

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:140 mm
max. Schneidekraft:140 kN
Gewicht:21 kg
Maße (LxB):600x250 mm
Datenblatt 1:Porspekt
Datenblatt 2:Prospekt

SK 140/300-2Z

Artikelnummer: 104214

max. Betriebsdruck:700 bar
max. Kabelquerschnitt:140 mm
max. Schneidekraft:140 kN
Gewicht:21 kg
Maße (LxB):600x250 mm
Verpackung:
Datenblatt:Prospekt

SK 140/500-2Z

Artikelnummer: 104215

max. Betriebsdruck:700 bar
Al- und Cu-Kabel max. Ø:140 mm
Seekabel max.  Ø:140 mm
Schneidekraft:500 kN
Gewicht:86 kg
Maße (LxB):750x280 mm
Verpackung:
Datenblatt:Prospekt

SK 190/300 und SK 190/300-2Z

Artikelnummer: 104219 und 106113

max. Betriebsdruck:700 bar
Al- und Cu-Kabel max. Ø:190 mm
Schneidekraft:295 kN
Gewicht:48 kg
Maße (LxB):800x320 mm
Datenblatt:Prospekt
Datenblatt 2:Prospekt

MHS 320 ISO

Artikelnummer: 102929

Eindrähtige Kabel:max. Ø 25/15mm für AL/Cu
Mehrdrähtige Kabel:max. Ø 32 mm
Gewicht:0,69 kg
Maße (LxB):260x90 mm
Verpackung:
Datenblatt:Prospekt

MHS 340

Artikelnummer: 106668

Eindrähtige Kabel:max. Ø 25/15mm für AL/Cu
Mehrdrähtige Kabel:max. Ø 34 mm
Gewicht:0,92 kg
Maße (LxB):220x110 mm
Verpackung:
Datenblatt:Prospekt

MHS F350

Artikelnummer: 105028

Eindrähtige Kabel:max. Ø 25/15mm für AL/Cu
Mehrdrähtige Kabel:max. Ø 36 mm
Gewicht:1,45 kg
Maße (LxB):320x135 mm
Verpackung:
Datenblatt:Prospekt

MHS 520

Artikelnummer: 104959

Eindrähtige Kabel:
Mehrdrähtige Kabel:max. Ø 52 mm
Querschnitt:max. 450 mm²
Gewicht:1,3 kg
Maße (LxB):320x145 mm
Verpackung:
Datenblatt:Prospekt

MHS 500 ISO

Artikelnummer: 104959

Mehrdrähtige Kabel:max. Ø 52 mm
Querschnitt:max. 300 mm²
Gewicht:2,0 kg
Maße (LxB):410x160 mm
Verpackung:
Datenblatt:Prospekt

MHS 620

Artikelnummer: 105058

Mehrdrähtige Kabel:max. Ø 62 AL/Cu
Querschnitt:max. 750 mm²
Gewicht:2,0 kg
Maße (LxB):410x160 mm
Verpackung:
Datenblatt:Prospekt

MHS 800

Artikelnummer: 102939

Mehrdrähtige Kabel:max. Ø 80 mm
Querschnitt:max. 1000 mm²
Gewicht:3,0 kg
Maße (LxB):610x190 mm
Verpackung:
Datenblatt:Prospekt

MHS 1000

Artikelnummer: 104997

Mehrdrähtige Kabel:max. Ø 100 mm
Querschnitt:max. 1400 mm²
Gewicht:4,2 kg
Maße (LxB):650x250 mm
Verpackung:
Datenblatt:Prospekt

Sicherheitsschneidanlagen mit Fusspumpe im Stahlkoffer

Artikelnummer: 102858, 102859, 102860

GS geprüft
entsprechend GS-ET 23		CP 086-W-1000KVCP 096-W-1000KVCP 120-W-1000KV
Artikelnummer102625102629102620
max. Betriebsdruck625 bar625 bar625 bar
max. Kabeldurchmesser85 mm95 mm120 mm
Schneidkraft50 kN

90 kN

99 kN
Gewicht36,5 kg38,4 kg40,4 kg
Maße (LxBxH)785x430x175 mm785x430x175 mm785x430x175 mm
VerpackungStahlkofferStahlkofferStahlkoffer

Sicherheitsschneidanlagen mit Fusspumpe im Aluminiumkoffer

Artikelnummer: 104545 104546 104547

hergestellt
entsprechend GS-ET 23		KSA 85KSA 96KSA 120
Artikelnummer104545104546104547
max. Betriebsdruck625 bar625 bar625 bar
max. Kabeldurchmesser85 mm95 mm120 mm
Schneidkraft50 kN

90 kN

99 kN
Gewicht30,0 kg33,0 kg35,0 kg
Maße (LxBxH)750x350x250 mm750x350x250 mm750x350x250 mm
VerpackungAluminiumkofferAluminiumkofferAluminiumkoffer



Sicherheitsschneidanlage mit Akkuhydraulikpumpe im Aluminiumkoffer

Artikelnummer: 102624 106494 102621

hergestellt
entsprechend GS-ET 23		KSA 85EKSA 96EKSA 120E
Artikelnummer102624106494102621
max. Betriebsdruck625 bar625 bar625 bar
max. Kabeldurchmesser85 mm95 mm120 mm
Schneidkraft50 kN

90 kN

99 kN
Gewicht34,0 kg37,0 kg39,0 kg
Maße (LxBxH)750x350x250 mm750x350x250 mm750x350x250 mm
VerpackungAluminiumkofferAluminiumkofferAluminiumkoffer

Sicherheitsschneidanlage mit Elektrohydraulikpumpe im Aluminiumkoffer

Artikelnummer: 105725

hergestellt
entsprechend GS-ET 23		 KSA 140E
max. Betriebsdruck 625 bar
max. Kabeldurchmesser 140 mm
Schneidkraft

275 kN


Gewicht 55,0 kg
Maße (LxBxH) 800x250x350 mm
Datenblatt Prospekt

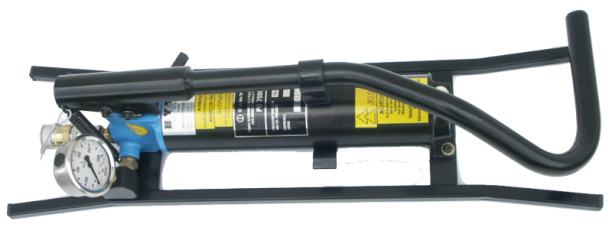

PO 7000

Artikelnummer: 106941

max. Betriebsdruck:700 bar
(werkseitig auf 850 bar einstellbar)
Förderleistung im Niederdruckbereich:40 cm³ / Pedalhub
Förderleistung im Hochdruckbereich:2,5 cm³ /Pedalhub
Ölvolumen:1,0l
Gewicht:10,5 kg
Maße (LxHxB)689x167x200 mm
Verpackung:Kunststoffkoffer
DatenblattProspekt

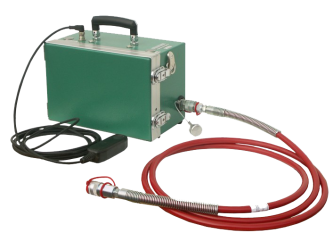

PA 311/25G PA 311/25W PA 311/25 KV

Artikelnummer: 107465 108214 103197

max. Betriebsdruck:700 bar
(werkseitig auf
200-850 bar einstellbar)		700 bar
(werkseitig auf
20-850 bar einstellbar)		700 bar
(werkseitig auf
20-850 bar einstellbar)
Förderleistung:0,45 l/min0,45 l/min0,45 l/min
Druckkontrolleüber Druckschalterüber Druckwandlerüber Druckwandler
Ölvolumen:0,5l (0,35l nutzbar)

0,5l (0,35l nutzbar

0,5l (0,35l nutzbar
Motor:24V- / 200W24V- / 200W24V- / 200W

Spannungsversorgung
1.) Akku:
2.) Schaltnetzteil:
(230V~/3mNetzkabel)


25V Li-Ion / 3,3 Ah
24V- / 40A


25V Li-Ion / 3,3 Ah
24V- / 40A


25V Li-Ion / 3,3 Ah
24V- / 40A
Gewicht (inkl.Akku):9,5 kg9,5 kg9,5 kg
Maße (LxHxB):290x200x160 mm290x200x160 mm290x200x160 mm
Zubehör:SchutzkorbSchutzkorb  Schutzkorb
Dokumentation:ProspektProspektProspekt



PA 812/230 PA 1202/230 PA 1632/230

Artikelnummer: 105315 105882 108488

max. Betriebsdruck:700 bar
(werkseitig auf
200-850 bar einstellbar)		700 bar
(werkseitig auf
20-850 bar einstellbar)		700 bar
(werkseitig auf
20-850 bar einstellbar)
Förderleistung:0,8 l/min1,2l/min1,6 l/min
Ölvolumen:1,2l (0,8l nutzbar)

1,2l (0,8l nutzbar)

1,2l (0,8l nutzbar)
Motor:230V~/ 550W230V- / 1100W230V~ / 1500W
Spannungsversorgung:  230V~ / 50Hz  230V~ / 50Hz  230V~ / 50Hz
Verpackung:Aluminiumkoffer, Deckel seitlichAluminiumkoffer, Deckel obenohne Koffer mit Tragegriff
Gewicht:19 kg20 kg20 kg
Maße (LxHxB)350x310x210 mm300x420x300 mm250x440x290 mm
Dokumentation:ProspektProspektProspekt



PA 2133/400

Artikelnummer: 105004

max. Betriebsdruck:700 bar
(werkseitig auf
200-850 bar einstellbar)
Förderleistung:2,1l/min
Ölvolumen:2,5l (1,5l nutzbar)
Motor:400V~/3x50Hz/ 1100W
Spannungsversorgung:  400V~/ 3x50Hz
Gewicht:22 kg
Maße (LxHxB)250x400x290 mm
Datenblatt:Porspekt



PA 2123/400

Artikelnummer: 103183

max. Betriebsdruck:700 bar
(werkseitig auf
200-850 bar einstellbar)
Förderleistung:2,1l/min
Ölvolumen:2,5l (1,5l nutzbar)
Motor:400V~/3x50Hz/ 1100W
Spannungsversorgung:  400V~/ 3x50Hz
Gewicht:22 kg
Maße (LxHxB)250x400x290 mm
Datenblatt:Porspekt



PA 4533/400-2Z - Antrieb für doppelwirkende Zylinder

Artikelnummer: 105636

max. Betriebsdruck:700 bar
(werkseitig auf
200-850 bar einstellbar)
Betriebsabschaltdruck (Rücklauf)200 bar
Förderleistung:4,5l/min
Ölvolumen:2,5l (1,5l nutzbar)
Motor:400V~/3x50Hz/ 3000W
Spannungsversorgung:  400V~/ 3x50Hz
Gewicht:26 kg
Maße Pumpe (LxHxB)250x400x290 mm
Datenblatt:Prospekt

KSE 120-2Z

Artikelnummer: 105793

max. Betriebsdruck:700 bar
Betriebsabschaltdruck (Rücklauf)200 bar
Hydraulikpumpe:
Förderleistung:4,5l/min
Ölvolumen:2,5l (1,5l nutzbar)
max. Leistung:400V~/3x50Hz/ 3000W
Spannungsversorgung:  400V~/ 3x50Hz
Gewicht:26 kg
Schneidkopf:
max. Kabeldurchmesser:120 mm
max. Schneidkraft:55 kN
Gewicht:8,7 kg
Länge:538 mm
Hydraulikschlauch:für doppelwirkende Zylinder
Typ:Twin-Schlauch (Stahl armiert)
Länge:5 m
Datenblatt:Prospekt

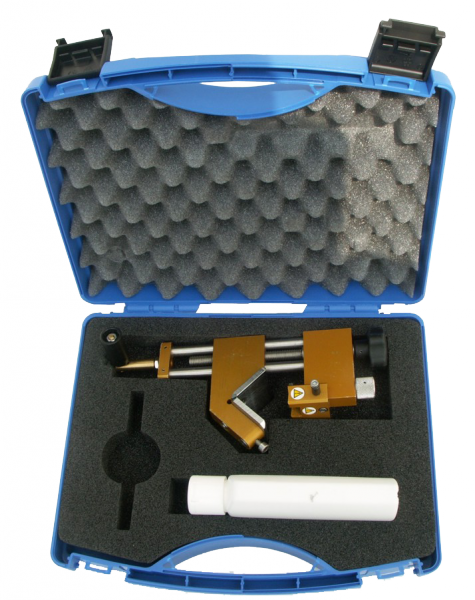

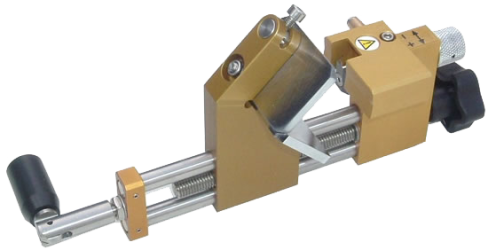

Schälgerät GB-P20

Artikelnummer: 105171

Kabeltyp:Nieder- und Mitelspannung
Kabeldurchmesser:10 - 50 mm
Schältiefe:0 - 1,2 mm
Konstruktion:Aluminium
Maße (LxBxH):200x52x92
Gewicht:440 g
Verpackung:Kunststoffkoffer mit Zubehör
Datenblatt:Prospekt
Kombination:Set
Bedienung:Anleitung

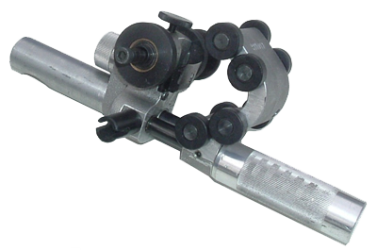

Schälgerät GB-L20

Artikelnummer: 105283

Kabeltyp:VPE - Mitelspannung
Kabeldurchmesser:15 - 50 mm
Kabelquerschnitt:35 - 500 mm²
wandstärke:8 - 10 mm
Konstruktion:Aluminium
Maße (LxBxH):200x80x85
Gewicht:800 g
Verpackung:Kunststoffkoffer mit Zubehör
Datenblatt:Prospekt
Kombination:Set

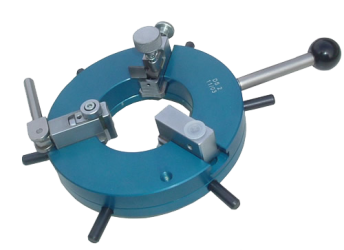

Schälgerät GB-DS1 (2)

Artikelnummer: 108484 (105587)

Kabeltyp:Mittelspannung
Kabeldurchmesser:16 - 40 (34-60) mm
Schältiefe:0 - 1,2 mm
Konstruktion:Aluminium
Maße (LxBxH):
Gewicht:
Verpackung:Kunststoffkoffer mit Zubehör
Datenblatt:Prospekt



Kombigerät FLM110

Artikelnummer: 108400

Kabeltyp:Mittelspannung
Kabeldurchmesser:40 - 130 mm
Schältiefe:0 - 1,2 mm
Konstruktion:Aluminium
Maße (LxBxH):
Gewicht:
Verpackung:Kunststoffkoffer mit Zubehör
Datenblatt:Prospekt
Kombination:Set



Rundschälgerät RSW 50

Artikelnummer: 107952

Kabeltyp:

Nieder- und Mitelspannung
6/10, 12/20, 18/30 kV

Kabeldurchmesser:bis 50 mm
Sonstiges:nach VDE 0273
Konstruktion:Aluminium, mit Kurbelgelenk
Maße (LxBxH):190x80x50
Gewicht:600g
Verpackung:
Datenblatt:Prospekt
Kombination:Set

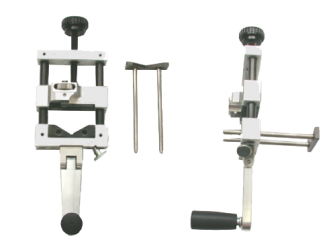

Rundschälgerät RSW 51

Artikelnummer: 104658

Kabeltyp:

Nieder- und Mitelspannung
6/10, 12/20, 18/30 kV

Kabeldurchmesser:bis 50 mm
Sonstiges:nach VDE 0273
Konstruktion:Aluminium, mit Kurbelgelenk
Maße (LxBxH):190x80x50
Gewicht:600g
Verpackung:
Datenblatt:Prospekt



Kabel-Längsschäler GB-HS20

Artikelnummer: 107123

Kabeltyp:sektorförmige Leitungen
Kabeldurchmesser:10 - 50 mm
Schältiefe:0,6 - 0,7 mm
Konstruktion:Aluminium
Maße (LxBxH):
Gewicht:
Verpackung:Stofftasche
Datenblatt:Prospekt



Mantelschneider GB-M20

Artikelnummer: 104945

Kabeltyp:VPE-Mittelspannung
Kabeldurchmesser:10 - 50 mm
Wandstärke:8 - 10 mm
Konstruktion:Aluminium
Maße (LxBxH):205x80x85
Gewicht:800g
Verpackung:Kunststoffkoffer im Set
Datenblatt:Prospekt
Kombination:Set



Mantelschneider GB-M30

Artikelnummer: 105591

Kabeltyp:VPE-Mittelspannung
Kabeldurchmesser:32 - 70 mm
Wandstärke:8 - 14 mm
Konstruktion:Aluminium
Maße (LxBxH):210x85x90
Gewicht:850g
Verpackung:Kunststoffkoffer im Set
Datenblatt:Prospekt
Kombination:Set

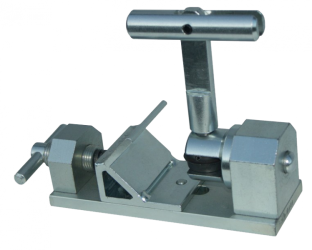

Mantelschneider KMS 15 B

Artikelnummer: 107657

Kabeltyp:PVC-/VPE-Mitelspannung
mit Alu- oder Bleimantel
Kabeldurchmesser:18 - 40 mm
Wandstärke:18 - 40 mm
Konstruktion:Stahl (versinkt)
Maße (LxBxH):160x60x116
Gewicht:1390g
Verpackung:Kunststoffkoffer im Set
Datenblatt:Prospekt



Mantelschneider KMS 15

Artikelnummer: 107722

Kabeltyp:PVC-/VPE-Mitelspannung
mit Alu- oder Bleimantel
Kabeldurchmesser:18 - 40 mm
Schnitttiefe:1,5 mm (opt. 4 mm)
Konstruktion:Stahl (goldfarben-verzinkt)
Maße (LxBxH):205x80x85
Gewicht:1260g
Verpackung:Kunststoffkoffer im Set
Datenblatt:Prospekt



Mantelschneider KMS 40

Artikelnummer: 107722

Kabeltyp:PVC-/VPE-Mitelspannung
mit Alu- oder Bleimantel
Kabeldurchmesser:18 - 40 mm
Schnitttiefe:4 mm (opt. 1,5 mm)
Konstruktion:Stahl (goldfarben-verzinkt)
Maße (LxBxH):205x80x85
Gewicht:1260g
Verpackung:Kunststoffkoffer im Set
Datenblatt:Prospekt



Mantelschneider KMS 500S

Artikelnummer: 105583

Kabeltyp:für PE/VPE, PVC oder EPR - Isolation
Kabeldurchmesser:25 - 500 mm
Schnitttiefe:Einstellbar
Konstruktion:Stahl verchromt
Maße (LxBxH):280x75x40
Gewicht:550g
Verpackung:
Datenblatt:Prospekt



Mantelschneider KMA 50

Artikelnummer: 105422

Kabeltyp:für PE/VPE, PVC oder EPR - Isolation
Kabeldurchmesser:10 - 50 mm
Schnitttiefe:Einstellbar
Konstruktion:Stahl verchromt
Maße (LxBxH):310x70x50
Gewicht:670g
Verpackung:
Datenblatt:Prospekt

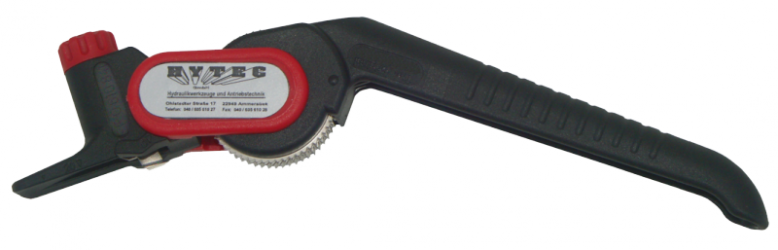

Mantelschneider AMS

Artikelnummer: 102527

Kabeltyp:für PVC - Isolation
für Längs- und Rundschnitt
Kabeldurchmesser:> 25 mm
Schnitttiefe:Einstellbar 0 - 5 mm
Konstruktion:Kunststoff
Maße (LxBxH):230x60x50
Gewicht:350g
Verpackung:Kunststoffbox
Datenblatt:Prospekt

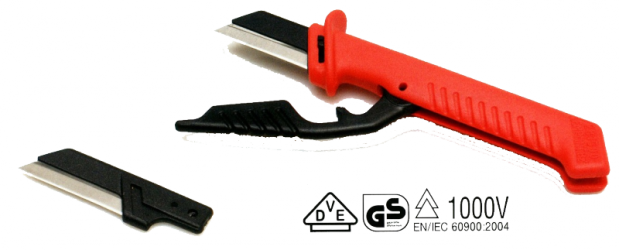

Kabelmesser KMKV

Artikelnummer: 108287

Kabeltyp:für PVC - Isolation
für Längs- und Rundschnitt
Kabeldurchmesser:belibig
Schnitttiefe:Einstellbar 0 - 10 mm
Konstruktion:Kunststoff
Maße (LxBxH):200x20x10
Gewicht:70g
Verpackung:

im Griff integrierter,
klappbarer Messerschutz

Datenblatt:Prospekt

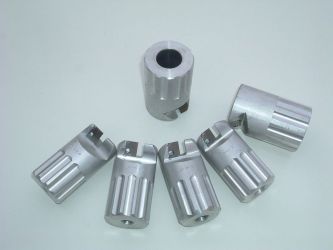

Kantenschneider

Artikelnummer: Kantenschneider

Kabeltyp:Nieder- und Mitelspannung
Werkzeug-Typ:

Art.Nr.:                 Kabelquerschnitt:
101946    GB-KG05 -  10-  50 mm²
101947    GB-KG08 -  70-  95 mm²
101948    GB-KG 1 - 120-150 mm²
101949    GB-KG 2 - 185-240 mm²
101950    GB-KG 3 - 300-400 mm²
107418    GB-KG 4 -         500 mm²

Schältiefe:0 - 1,2 mm
Konstruktion:Aluminium
Verpackung:
(optional)		Kunststoffkoffer mit Zubehör
Datenblatt:Prospekt

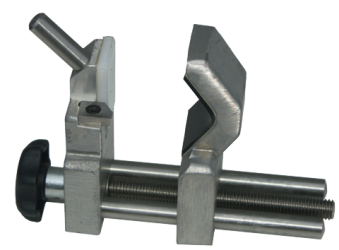

Kantenschneider GB-KG0,5-3 (GB-KG0,5-5)

Artikelnummer: 101951 (106798)

Kabeltyp:Nieder- und Mitelspannung
Kabeldurchmesser: max. ca. 40 mm
(max. ca. 60 mm)
Kabelquerschnitt:

einstellbar für alle
Standardquerschnitte
              bis 300 mm²
             (bis 500 mm²)

Schältiefe:0 - 1,2 mm
Konstruktion:Aluminium
Verpackung:
Datenblatt:Prospekt

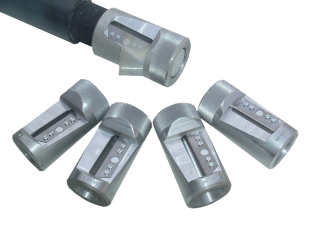

Konenschneider

Artikelnummer: Konenschneider

zum Anfasen der abgesetzten VPE-Isolierung
Kabeltyp:Nieder- und Mitelspannung
Werkzeug-Typ:

Art.Nr.:           Kabelquerschnitt:
101955     GB-KS10 -   50 mm²
101956     GB-KS20 -   95 mm²
101957     GB-KS30 - 150 mm²
101958     GB-KS40 - 240 mm²
101959     GB-KS50 - 630 mm²

Konuslänge:40 - 50 mm
Konstruktion:Aluminium
Verpackung:
(optional)		Kunststkoffer mit Zubehör

Lochstanzkopf RHT 160

Artikelnummer: 105372

max. Betriebsdruck:700 bar
max. Materialstärke:10 mm
max. Lochstanzdurchmesser17 mm
Ausladung:60 mm
Druckkraft:160 kN
MaterialAl, Cu, Stahl
Gewicht:6,5 kg
Maße (LxBxD):240x153x85mm
Verpackung:Stahlblechkoffer
Datenblatt:Prospektblatt



Lochstanzkopf LSK 218/60

Artikelnummer: 105372

max. Betriebsdruck:850 bar
max. Materialstärke:12 mm
max. Lochstanzdurchmesser21 mm
Ausladung:120 mm
Druckkraft:218 kN
MaterialAl, Cu, Stahl
Gewicht:6,3 kg
Maße (LxBxD):250x180x90mm
Verpackung:Stahlblechkoffer
Datenblatt:Prospektblatt



Lochstanzkopf LSK 440

Artikelnummer: 102807

max. Betriebsdruck:700 bar
max. Materialstärke:16 mm
max. Lochstanzdurchmesser7 - 24 mm
Ausladung:440 mm
Druckkraft:440 kN
MaterialAl, Cu, Stahl
Gewicht:47 kg
Maße (LxBxD):422x585x144mm
Verpackung:Stahlblechkoffer
Datenblatt:Prospektblatt



Mutternsprenger

Artikelnummer: Mutternsprenger

max. Betriebsdruck:700 bar
 Die Daten verteilen sich auf 7 verschiedene Werkzeugtypen :
Druckkraft:5 - 80 t
Schlüsselweite:13 - 75
Schraubengröße:M 8 - M 48
Gewicht:0,8 - 24 kg
Verpackung:Stahlblechkoffer
Datenblatt:Prospektblatt



Stromschienen-Schneidgerät SG 120

Artikelnummer: 105651

max. Betriebsdruck:700 bar
Druckkraft:100 kN
Schienenbreite:max. 120 mm
Materialstärke:max.   12 mm
Gewicht:16 kg
Verpackung:ohne
Datenblatt:Prospektblatt

Stromschienen-Biegegerät BL 160

Artikelnummer: 107382

max. Betriebsdruck:700 bar
max. Druckkraft:100 kN
Materialstärke Cu/Al:12 mm
Schienenbreite:max. 160 mm
Biegewinkel:max. 90°
Biegeradius Cu/Al:11 mm
Maße (LxBxH)390x150x330 mm
Gewicht:20 kg
Verpackung:ohne
Datenblatt:Prospekt



Stromschienenbearbeitungszentrum BLS 120

Artikelnummer: 106894

max. Betriebsdruck:700 bar
Druckkraft:185 kN
Maße (LxBxH):480 x 500 x 360 mm
Gewicht:51 kg
Material: (Cu od.Al)

Stromschienen: 120 x 12 mm
(Biegen, Lochen und Schneiden)

Verpackung:

ohne

Datenblatt:

Prospekt

Bedienung:

Anleitung

Rohrquetschwerkzeug AW 170

Artikelnummer: 108727

max. Betriebsdruck:850 bar
Druckkraft:170 kN bei 850 bar
148 kN bei 700 bar
Öffnungsweite:max. 100 mm
Rohrdurchmesser:Stahl: DN80 mit s=4mm
PE:     75 x 6,9 mm
Maße:520 x 240 x 90 mm

Gewicht (gesamt):
               (Kopf)   :

35 kg
22 kg
Verpackung:Ohne
Datenblatt:Prospekt

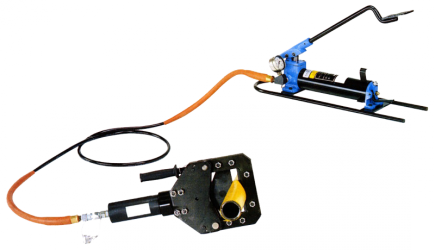

Rohrquetschwerkzeug AW 185

Artikelnummer: 108724

max. Betriebsdruck:850 bar
Druckkraft:185 kN bei 850 bar
152 kN bei 700 bar
Öffnungsweite:max. 100 mm
Rohrdurchmesser:Stahl: DN80 mit s=4mm
PE:     75 x 6,9 mm
Maße:575 x 245 x 95 mm

Gewicht (gesamt):
               (Kopf)   :

34 kg
19,5 kg
Verpackung:Ohne
Datenblatt:Prospekt

Nakleykabel-Bearbeitungs-Set

Artikelnummer: 107058

Werkzeuge zur Bearbeitung von Nakleykabeln:Prospektblatt
1.)KMS 15-40:Kabelmantel-Schneidgerät für
Aluminium- und Bleimantel		Datenblatt
2.)KMA 500:Kabelmantel-Abhebezange für
Aluminiummantel		Datenblatt
3.)FZ 60:Aluminiummatel Glättzange
für dünne Bleche		Übersicht
4.)HLZ 13:Handlochzange für
Aluminiummantel		Datenblatt
5.)Bördelmeißel:Kunststoffmeißel zum
Abheben des Aluminiummantels		Übersicht

Stromabgriff mit Personenschutzschalter im Set

Artikelnummer: 105837

Personenschutzschalter:

In = 16A
Un = 230V AC
IΔ = 30 mA
Schutz = IP55

Stromabgriff:Si = 10A / 500V~
Koffermaße:390 x 320 x 115 mmmm
Gesamtgewicht:2,8 kg
Verpackung: Kunststoffkoffer
Datenblatt:Prospekt

Produkt anfragen

Angebotsanfrage

Mit dem nachfolgenden Formular können Sie direkt ein Mietangebot für dieses Produkt anfragen. Notwendige Angaben sind mit einem Stern markiert. Fehlende oder falsche Angaben werden rot markiert.

Bitte rechnen Sie 1 plus 9.
